Iluminação para mineração: o guia completo para escolher a ideal

O que a NR-22 exige em cada ponto da mina, quando a luz é fixa e quando ela precisa andar com a frente de lavra, onde pôr as torres e o que fazer quando a poeira ou a neblina fecham a visibilidade.

Atualizado em 22/10/202610 capítulos14 min de leituraPor Revlo
Torre de iluminação Revlo RV 4800 com os oito refletores de LED acesos de frente, iluminando uma frente de lavra à noite com escavadeira e caminhão ao fundo
RV 4800 numa frente de lavra: oito refletores de LED, mastro de 6 m, até 4.200 m².
A resposta curta

Na mina a céu aberto, a luz que trabalha é móvel: torres de iluminação na frente de lavra, no basculamento e nos cruzamentos, porque esses pontos mudam de lugar a cada desmonte. Na britagem, na oficina e no subsolo a luz é fixa, ligada à rede. E só o subsolo tem número na norma: a NR-22 pede de 50 a 300 lux, conforme o local.

Céu abertoA NR-22 diz onde precisa de luz, não quanto. O número vai para o PGR da mina.
SubsoloSeis níveis mínimos em lux, do caminho principal (50) à oficina (300).
A frente andaPoste fixo fica para trás em semanas. Torre rebocável vai junto.
Capítulo 1

Céu aberto ou subsolo: duas minas, duas regras

A primeira pergunta não é qual equipamento comprar, e sim em que mina ele vai trabalhar. Na mina a céu aberto, a lavra acontece em bancadas, a frente muda de lugar a cada desmonte e a luz tem de ir até ela. Na mina subterrânea, a luz fica presa no teto das galerias, ligada à rede da mina, e cada pessoa carrega a própria lanterna.

Vista aérea de uma cava de mina a céu aberto com bancadas em degraus e rampas por onde sobem caminhões fora de estrada
Céu aberto. Bancadas e rampas que mudam de traçado à medida que a cava aprofunda. Foto: Mark Thomas / Pexels.
Galeria de mina subterrânea em Passagem de Mariana, Minas Gerais, com trilhos no chão e luminárias fixas presas ao teto de rocha
Subsolo. Luminárias fixas ao longo da galeria, a chamada iluminação estacionária. Passagem de Mariana (MG). Foto: I Love Pixel / Pexels.

O mapa abaixo junta as duas. Toque nos números para ver, em cada ponto, o que a NR-22 pede e qual luz resolve.

1Frente de lavra

Torre móvel: indicada
O que a NR-22 pede

Iluminação adequada à atividade (item 22.25.1) e lanterna individual para quem se desloca a pé à noite na área de lavra, basculamento e carregamento (item 22.25.6).

Que luz usar

Torre de iluminação móvel, que acompanha a frente a cada desmonte. Onde a escavadeira carrega caminhão, duas torres em ângulo tiram a sombra da máquina (capítulo 5).

2Basculamento e pilha de estéril

Torre móvel: indicada
O que a NR-22 pede

Frente de basculamento ou descarregamento em operação à noite precisa de iluminação artificial suficiente (item 22.25.5), e a área de basculamento tem de ser sinalizada, iluminada e delimitada (item 22.23.6).

Que luz usar

Torre apontada para a leira e a crista da pilha, de lado para o caminhão que chega de ré, para a luz não bater no espelho do motorista.

3Rampas e vias de circulação

Torre: nos cruzamentos
O que a NR-22 pede

Vias sinalizadas e, de preferência, iluminadas, ou com outra medida que garanta a segurança em baixa visibilidade (item 22.7.2). Nos cruzamentos, direções e saídas indicadas (item 22.7.2.1).

Que luz usar

Torre nos cruzamentos, nas curvas fechadas e nos pontos de manobra. No trecho reto, sinalização refletiva e o farol do próprio caminhão. O guia de sinalização em mineração trata das placas e balizadores.

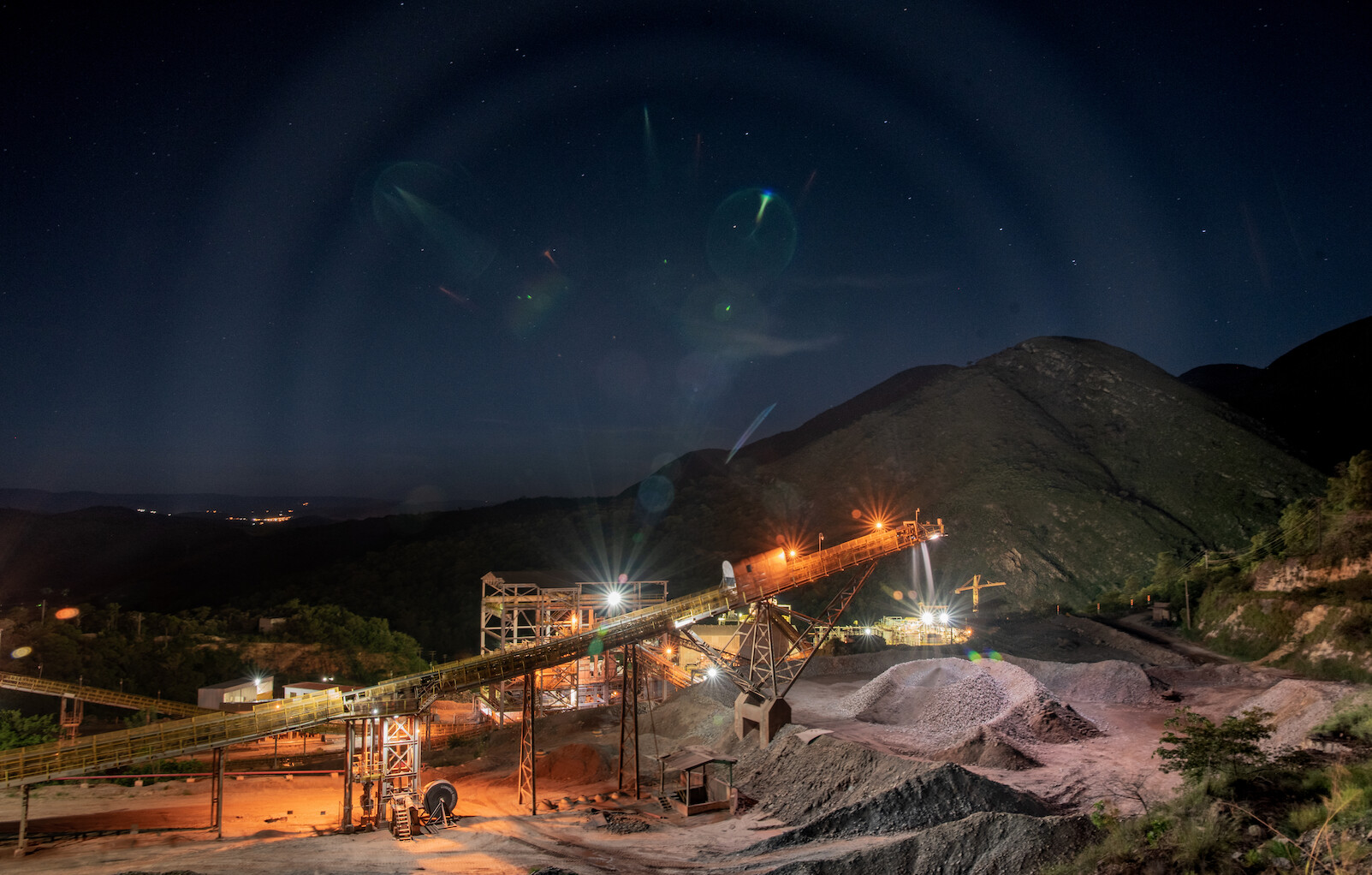

4Britagem, planta e oficina

Torre: na obra e na manutenção
O que a NR-22 pede

Iluminação adequada (item 22.25.1). Instalação de superfície cuja falha de luz ponha alguém em risco precisa de iluminação de emergência que ligue sozinha, seja independente do sistema principal, permita a saída e seja testada (item 22.25.2).

Que luz usar

Luz fixa na estrutura, ligada à rede, com circuito de emergência. A torre móvel entra na montagem, na parada de manutenção e enquanto a rede não chega.

5Área de detonação

Torre: não resolve
O que a NR-22 pede

Na mina a céu aberto, não se detona no período noturno nem com baixo nível de iluminamento, salvo exceção prevista em análise de risco (item 22.19.5.2).

Que luz usar

Aqui a resposta não é mais luz: o fogo vai para o dia. À noite, a área carregada fica isolada e sinalizada.

Ex

1Casa de máquinas

Torre: não se aplica
O que a NR-22 pede

200 lux de iluminamento médio, no mínimo (item 22.25.1.1, alínea b).

Que luz usar

Luminária fixa da instalação, ligada à rede, com iluminação de emergência.

2Fundo do poço

Torre: não entra
O que a NR-22 pede

100 lux de iluminamento médio, no mínimo (item 22.25.1.1, alínea a).

Que luz usar

Iluminação estacionária no fundo do poço e na estação de embarque.

3Galerias e caminhos principais

Torre: não entra
O que a NR-22 pede

50 lux de iluminamento médio (item 22.25.1.1, alínea c). Para acessar e trabalhar em mina subterrânea, lanterna individual obrigatória (item 22.25.6).

Que luz usar

Luminárias estacionárias em linha no teto da galeria, mais a lanterna de cada pessoa.

4Carregamento e transportadores

Torre: não entra
O que a NR-22 pede

200 lux nos pontos de carregamento, descarregamento e trânsito sobre transportadores contínuos (item 22.25.1.1, alínea d). A estação de britagem do subsolo pede os mesmos 200 lux (alínea e).

Que luz usar

Luminárias concentradas no ponto de carga e ao longo da correia, onde há partes em movimento.

5Oficina e escritório

Torre: não se aplica
O que a NR-22 pede

300 lux, o maior número da lista (item 22.25.1.1, alínea f).

Que luz usar

Luminária fixa de teto e luz localizada nas bancadas.

6Frente de trabalho

Torre: não entra
O que a NR-22 pede

Iluminação suplementar à individual para verificar risco de queda de material e falhas geológicas, abater chocos e blocos instáveis e intervir em instalação elétrica ou mecânica na frente (item 22.25.3).

Que luz usar

Refletor portátil posicionado para a tarefa, além da lanterna de capacete.

7Paiol de explosivos

Torre: proibida
O que a NR-22 pede

A iluminação do depósito de explosivos no subsolo tem de ser adequada para área classificada (item 22.25.4). Em mina com gases explosivos, só lanterna de segurança para área classificada (item 22.25.6.1).

Que luz usar

Luminária certificada para atmosfera explosiva. Equipamento comum, torre e gerador inclusive, fica de fora.

Capítulo 2

O que a NR-22 exige, item por item

A NR-22 é a norma de segurança e saúde ocupacional na mineração, e o item 22.25 é todo sobre iluminação. A regra geral vale para a mina inteira: todo local de trabalho, circulação e transporte de pessoas precisa de iluminação natural ou artificial adequada à atividade (item 22.25.1).

Depois disso, a norma se divide em duas, e é aqui que muita gente erra a conta: só o subsolo tem número em lux. Para a mina a céu aberto, a NR-22 diz onde a luz é obrigatória, mas não quanto. Esse número entra no Programa de Gerenciamento de Riscos da mina, o PGR, que a própria NR-22 exige no item 22.4.

Subsolo · item 22.25.1.1

Iluminamento médio mínimo da iluminação estacionária, em lux

  1. Caminhos principais50 lx
  2. Fundo do poço100 lx
  3. Casa de máquinas200 lx
  4. Carregamento, descarregamento e transportadores200 lx
  5. Estação de britagem200 lx
  6. Escritório e oficinas de reparo300 lx
Fonte: NR-22, item 22.25.1.1, no texto atualizado pela Portaria MTE nº 261, de 12 de fevereiro de 2026. A céu aberto não existe tabela equivalente.

Céu aberto e superfície

  • 22.25.2Instalação de superfície cuja falha de luz ponha pessoas em risco: emergência que liga sozinha, independente do sistema principal, suficiente para a saída e testada.
  • 22.25.5À noite ou com pouca visibilidade, frentes de basculamento ou descarregamento em operação com iluminação artificial suficiente.
  • 22.25.5.1Se o tempo impedir a visibilidade mesmo com luz, trabalho e tráfego de veículos param.
  • 22.25.6Lanterna individual para o deslocamento noturno na área de lavra, basculamento e carregamento.
  • 22.23.6Áreas de basculamento sinalizadas, iluminadas e delimitadas.
  • 22.7.2Vias de circulação sinalizadas e, preferencialmente, iluminadas.
  • 22.19.5.2Nada de detonação à noite ou com baixo nível de iluminamento, salvo exceção prevista em análise de risco.

Subsolo

  • 22.25.1.1Iluminação estacionária obrigatória, com os seis níveis mínimos do gráfico acima.
  • 22.25.3Iluminação suplementar à individual para verificar queda de material e falhas geológicas, abater chocos e intervir em instalação na frente.
  • 22.25.4Luz no paiol de explosivos adequada para área classificada.
  • 22.25.6Lanterna individual para acessar e trabalhar na mina.
  • 22.25.6.1Com gases explosivos, só lanterna de segurança para área classificada.
E a NHO 11? A norma de iluminamento da Fundacentro mede a luz em ambiente interno de trabalho. Na mina, ela entra no escritório, no refeitório e na oficina fechada, não na frente de lavra. O guia da NHO 11 explica onde ela vale e onde não vale.
Capítulo 3

Os tipos de iluminação, e onde cada um entra

Nenhuma solução cobre a mina inteira. O projeto bom combina várias, cada uma no ponto em que ela funciona. As oito abaixo são as que aparecem numa operação mineral.

Torre de iluminação a diesel

Onde: frente de lavra, basculamento, pilhas e cruzamentos.

Por quê: gerador próprio e reboque. Vai aonde a frente for, sem rede.

Limite: precisa de abastecimento a cada turno longo.

Torre de iluminação solar

Onde: portaria, estacionamento, área de vivência, acesso fora da rota do comboio de abastecimento.

Por quê: sem diesel e sem ruído de motor.

Limite: depende da recarga do dia; não é para operação contínua.

Projetor fixo em poste

Onde: britagem, planta de beneficiamento, oficina, pátios permanentes.

Por quê: instalação que dura anos, ligada à rede.

Limite: fica para trás quando a frente anda.

Farol dos equipamentos

Onde: caminhão, escavadeira, carregadeira, perfuratriz.

Por quê: ilumina para onde a máquina aponta.

Limite: não ilumina o entorno nem quem está a pé. Complementa, não substitui.

Iluminação estacionária

Onde: galerias, poço, oficinas e pontos de carga do subsolo.

Por quê: é a única forma de cumprir os níveis em lux do item 22.25.1.1.

Limite: precisa da rede elétrica da mina.

Lanterna individual

Onde: subsolo, e deslocamento a pé à noite na mina a céu aberto.

Por quê: obrigatória pelo item 22.25.6. Deixa as mãos livres.

Limite: ilumina só para onde a pessoa olha.

Iluminação de emergência

Onde: instalações de superfície cuja falha de luz ponha pessoas em risco.

Por quê: liga sozinha quando o sistema principal cai (item 22.25.2).

Limite: serve para sair, não para trabalhar.

Luminária para área classificada

Onde: paiol de explosivos e mina com gás.

Por quê: construída para não ser fonte de ignição.

Limite: só ela entra ali; nenhum equipamento comum.

LED ou lâmpada de descarga

Projetor antigo ainda usa lâmpada de descarga, de vapor metálico ou de vapor de sódio. Ela demora alguns minutos para chegar ao brilho total e, depois de um desligamento ou de uma queda de energia, precisa esfriar antes de reacender. Numa frente de lavra, esses minutos são de escuro com máquina pesada se movendo. O LED acende no brilho total na hora e aguenta melhor a vibração. Os refletores das torres Revlo são de LED.

Capítulo 4

Fixa ou móvel: a frente de lavra anda

A britagem fica no mesmo lugar por anos. A frente de lavra, não: avança a cada desmonte, desce de nível, troca de bancada. O poste instalado para iluminar a frente desta semana ilumina chão vazio daqui a algumas semanas, e mudar poste, cabo e quadro de lugar toda vez custa mais que a própria luz.

Poste fixoLuz onde a lavra já passouTorre móvelSemana 1A frente avança a cada desmonte
Nove semanas em sete segundos. A torre é rebocada junto com a frente; o poste continua iluminando o chão onde a escavadeira já passou.
Instalação que ficaBritagem, planta, oficina, portaria, pátio permanente.Luz fixa, na rede, com emergência.
Frente que andaFrente de lavra, basculamento, pilhas, acessos provisórios.Torre rebocável, com gerador próprio.

Existe ainda o meio-termo: o ponto que fica parado por meses, mas não por anos, como um cruzamento de rampa ou a portaria de uma expansão. Aí pesa a conta de alugar ou comprar a torre e se há sol suficiente para uma solar.

Capítulo 5

Onde pôr as torres na frente de lavra

Máquina de mina é alta, e máquina alta perto da torre faz sombra comprida. O caso clássico: a torre fica de um lado da escavadeira e a sombra dela cai justamente no caminhão que está sendo carregado, na hora em que o operador precisa ver a báscula. A cena abaixo é a frente vista de cima.

Bancada: a frente de lavraRota dos caminhõesTorre 1Torre 2, fora da rotaSombra da escavadeirasobre o caminhãoUma torre iluminaa sombra da outra
A sombra está em escala aproximada para uma máquina pouco mais baixa que a luz da torre. Quanto mais perto a altura da máquina chega da altura dos refletores, mais a sombra estica; o cálculo da sombra está no guia de cobertura.
  1. Luz cruzada. Duas torres de lados diferentes da área de carga, em ângulo. A sombra de uma recebe a luz da outra.
  2. Fora da rota e do giro. Nem no caminho dos caminhões, nem no raio de giro da escavadeira.
  3. Longe da crista e do pé da bancada. A torre não pode ficar onde cai material nem onde o chão pode ceder.
  4. Facho de lado para quem dirige. Nunca de frente para a cabine de quem vem na direção da torre, nem para o espelho de quem bascula de ré.
  5. Refletores para baixo. Inclinados para a área de trabalho, não para o horizonte: luz no horizonte é ofuscamento para a próxima bancada.
  6. Chão firme antes do mastro. Os quatro pés apoiados e a torre nivelada antes de subir o mastro. Em tempestade de raios, o mastro desce: torre erguida é o ponto mais alto da praça.
Capítulo 6

Poeira, chuva e neblina: quando mais luz piora

Partícula no ar espalha a luz. Com poeira, o facho da torre aparece como um cone branco e o contraste do chão cai. Com neblina densa, é pior: a luz bate nas gotas e volta para os olhos de quem dirige, o mesmo efeito do farol alto na estrada com neblina. Mais potência não devolve a visibilidade. Arraste o controle para ver.

NR-22, item 22.25.5.1Suspender trabalho e tráfego

Ar limpo. A luz chega ao caminhão e o operador enxerga o contorno da via.

Vista aérea de uma mina a céu aberto brasileira de terra vermelha, com trator de esteira e caminhões levantando poeira nas vias
De dia a poeira já tira a nitidez das vias; à noite, sob a luz, ela vira parede. Foto: Melquizedeque Almeida / Pexels.

Contra poeira, a resposta é controle na fonte: aspersão de água nas vias e velocidade controlada. Torre com mais refletores ajuda na uniformidade, mas não atravessa nuvem de pó. Contra neblina fechada, a NR-22 é direta: quando as condições atmosféricas impedem a visibilidade mesmo com iluminação artificial, o trabalho e o tráfego de veículos e equipamentos móveis são suspensos (item 22.25.5.1). Vale escrever esse critério no procedimento da mina antes da primeira noite de neblina, e não decidir na hora.

Capítulo 7

Quantas torres para a sua frente

Cada torre Revlo tem cobertura publicada: até 2.500 m² a RV 2400, até 4.000 m² a RV 4000 e até 4.200 m² a RV 4800, em área aberta e sem obstáculo. Uma frente de lavra quase nunca é um quadrado: é comprida e estreita, e isso cobra torres a mais nas pontas. Ponha o comprimento e a largura da área que trabalha à noite.

A calculadora precisa de JavaScript. Sem ela, divida a área pela cobertura do modelo, multiplique por 1,21 e arredonde para cima.

Some à conta da frente os pontos que a calculadora não vê: uma torre por área de basculamento, uma por cruzamento crítico de rampa e as que tiram a sombra da escavadeira (capítulo 5). A conta detalhada, com o porquê do 1,21, está no guia de quantos metros quadrados uma torre cobre.

Capítulo 8

Diesel ou solar: qual torre em cada ponto

A mina costuma rodar dois ou três turnos, e a frente não espera o sol. Por isso a torre a diesel é a regra na lavra, e a solar entra onde há um turno noturno e o dia inteiro para recarregar.

Torre de iluminação Revlo RV 4800 a diesel com os oito refletores de LED acesos, de frente, em fundo escuro
A diesel

Frente de lavra, basculamento, pilhas

  • Gerador de 4,5 kVA embutido nas RV 4000 e RV 4800
  • Cerca de 9 h por tanque de 16 litros, perto de 1,8 L/h
  • Turno de 12 h: um reabastecimento, com o motor desligado
  • Mastro de 6 m e carretinha rebocável
ModeloRefletoresCobertura
RV 24004 × 600 Waté 2.500 m²
RV 40004 × 1.000 Waté 4.000 m²
RV 48008 × 600 Waté 4.200 m²

Na frente de lavra, a RV 4800: oito refletores espalham melhor a luz sobre a área. A RV 2400, que tem mastro de 4 m e cabe em utilitário, serve ao ponto de apoio e ao cruzamento. O guia de consumo faz a conta do diesel por mês.

Torre de iluminação solar Revlo ECO 300 acesa à noite, com as placas fotovoltaicas abertas
Solar

Portaria, estacionamento, vivência, acessos

  • Placas recarregam a bateria durante o dia
  • Refletores de LED, sem diesel e sem ruído de motor
  • Fora da rota do comboio de abastecimento
  • Não é para operação contínua de 24 h

A ECO 300 resolve o ponto fixo que hoje gasta uma viagem de caminhão-comboio só para encher uma torre. As horas por carga dependem da configuração e saem no dimensionamento da proposta.

Capítulo 9

Checklist antes de pedir as torres

Com estes dez pontos levantados, a engenharia dimensiona o projeto de uma vez, sem idas e vindas. Marque o que você já tem: o botão manda a lista pelo WhatsApp.

0 de 10
Mandar para a engenharia
Capítulo 10

Quando a torre não é a resposta

A Revlo fabrica torres de iluminação, e mesmo assim há cinco situações na mina em que elas não são o equipamento certo.

Técnico de mineração com capacete, colete laranja e botas numa galeria subterrânea iluminada, com tubulações e estrutura metálica no teto
No subsolo, a luz é a da galeria e a do capacete. Foto: Manuel Garcia / Pexels.
  • No subsolo. Torre de mastro não entra em galeria, e motor a diesel em espaço confinado é problema de ventilação. Ali a luz é estacionária, na rede da mina.
  • No paiol e em mina com gás. Só equipamento certificado para área classificada. Torre e gerador comuns ficam de fora.
  • Na planta permanente. Britagem e beneficiamento que vão durar anos pedem luz fixa na estrutura, ligada à rede, com emergência. A torre entra na montagem e na parada de manutenção.
  • Na neblina fechada. Nenhuma luz resolve. A regra é parar (item 22.25.5.1).
  • No lugar da lanterna. A torre ilumina a área; a lanterna individual continua obrigatória para quem anda a pé à noite (item 22.25.6).
Na prática
“As torres de iluminação da Revlo foram uma grata surpresa para todos nós da Flash. Deram vida e segurança às nossas operações de mineração pela noite.”

Juliano B. Horta · Diretor Operacional, Flash

Outro caso: o projeto da mineradora Aurum, com torres em operação noturna e mau tempo.

Perguntas frequentes

A NR-22 define quantos lux a mina a céu aberto precisa?

Não. A NR-22 só fixa lux para o subsolo (item 22.25.1.1, de 50 a 300 lux conforme o local). A céu aberto, ela exige iluminação adequada à atividade (22.25.1) e iluminação artificial suficiente nas frentes de basculamento e descarregamento em operação à noite (22.25.5). O nível de cada ponto entra no Programa de Gerenciamento de Riscos da mina (item 22.4).

Qual a melhor iluminação para mineração a céu aberto?

Depende do ponto. Para a frente de lavra, o basculamento e os cruzamentos, torre de iluminação móvel com gerador próprio, porque esses pontos mudam de lugar. Para britagem, planta e oficina, luz fixa ligada à rede, com iluminação de emergência.

Quantas torres de iluminação uma frente de lavra precisa?

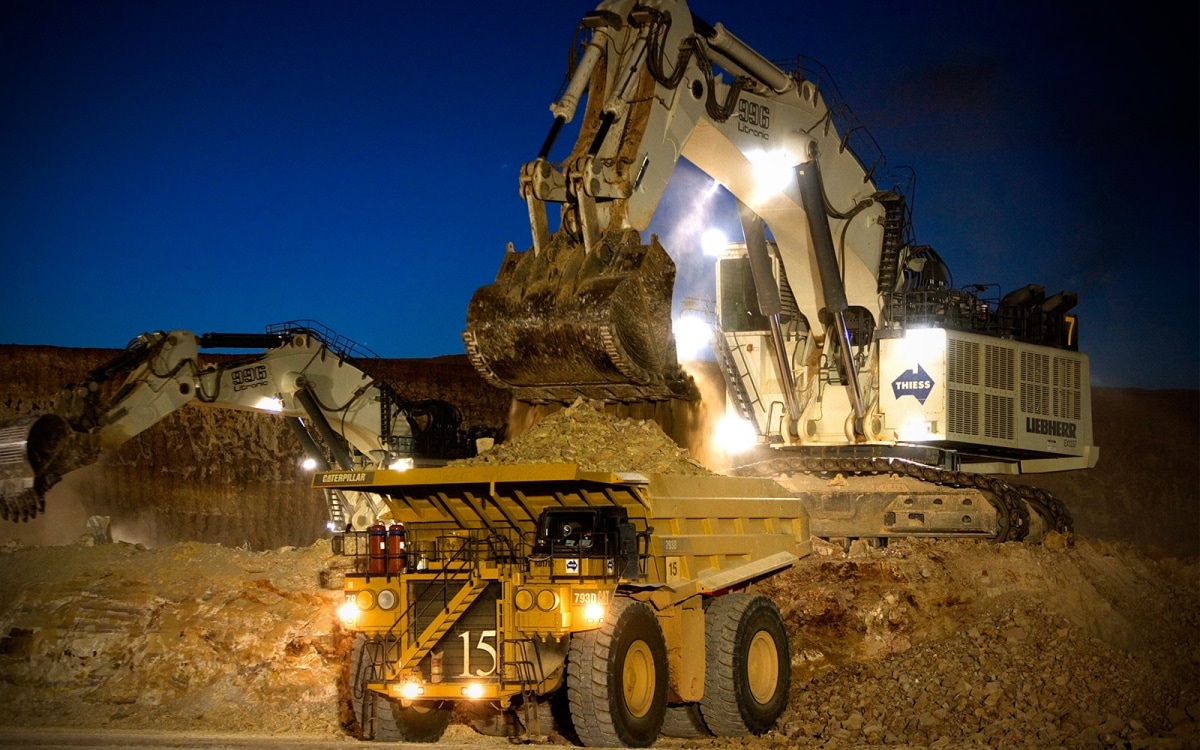

Depende da área, do formato e das máquinas. Em área aberta, uma RV 4000 cobre até 4.000 m² e uma RV 4800 até 4.200 m². Frente comprida e estreita pede mais torres, e onde a escavadeira carrega caminhão, duas torres em ângulo evitam a sombra da máquina sobre o caminhão.

Torre de iluminação solar serve para mineração?

Serve para ponto fixo com turno noturno e recarga de dia: portaria, estacionamento, área de vivência e acessos. Para a frente de lavra em operação contínua, o modelo a diesel é o indicado, porque a autonomia depende só do abastecimento.

Quanto tempo uma torre a diesel fica acesa?

Cerca de 9 horas por tanque nas RV 4000 e RV 4800: são 16 litros, perto de 1,8 litro por hora com os refletores acesos. Num turno de 12 horas, um reabastecimento, feito com o motor desligado.

A Revlo atende minas fora de São Paulo?

Sim. A Revlo fabrica as torres em Barueri (SP) e vende e aluga para operações em todo o Brasil. A data de entrega sai junto com o orçamento.

Fontes e leitura relacionada

Projeto de iluminação para a sua mina

Mande a planta das frentes. A engenharia devolve quantas torres, quais e onde.

A Revlo fabrica torres a diesel e solar em Barueri (SP), vende e aluga para operações em todo o Brasil. A data de entrega sai junto com o orçamento.

Peça o orçamento

Resposta em até 2 h em dia útil, das 8h às 18h.

5,0 em 66 avaliações no Google

Seus dados vão só para a equipe comercial da Revlo. Política de privacidade.
